Проект дачного дома под ключ.

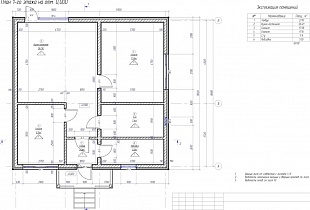

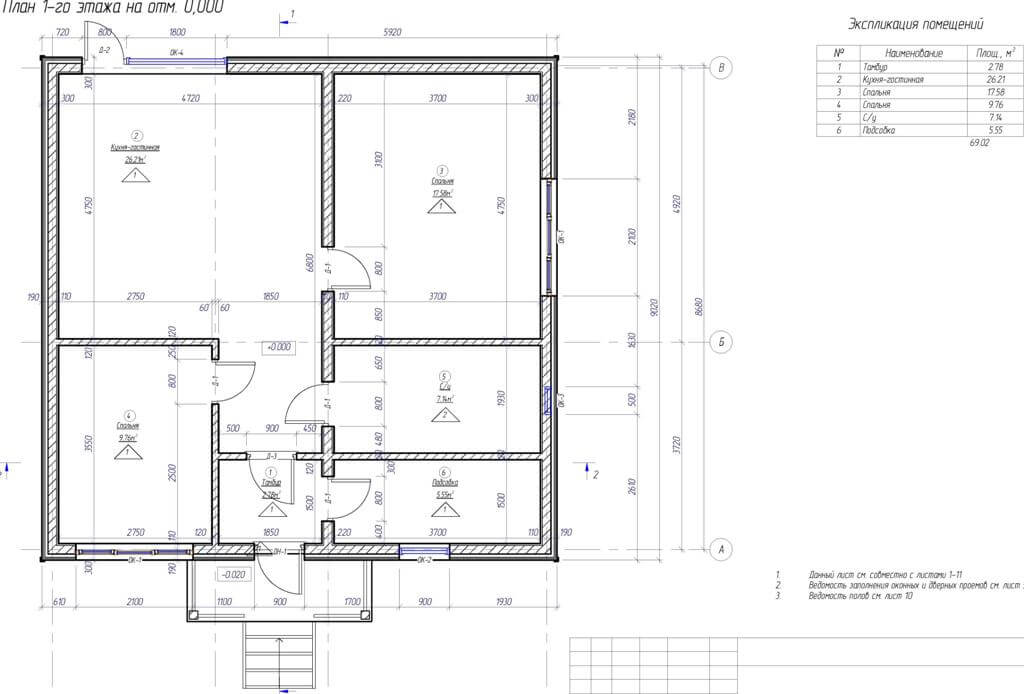

Проект дачного дома под ключ №92/16. Этаж 1.
Проект дачного дома под ключ №92/16. Вид 1.
Проект дачного дома под ключ №92/16. Вид 2.

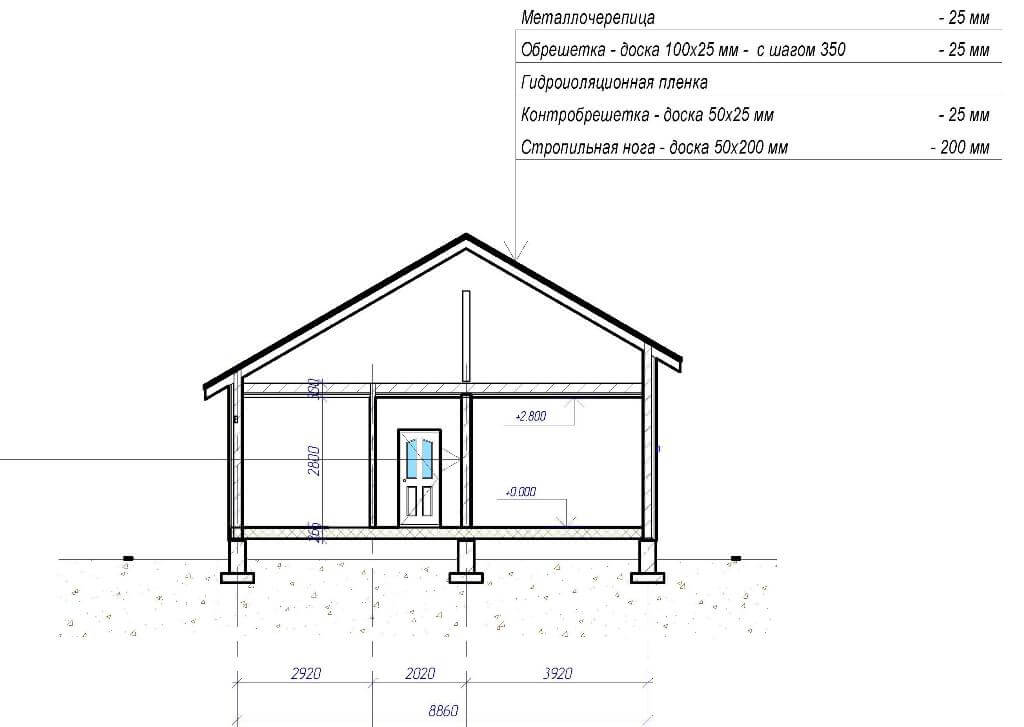

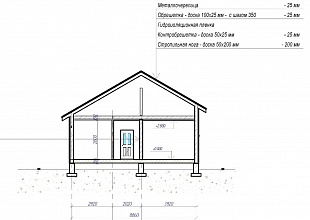

Проект дачного дома под ключ №92/16. Разрез 1.
Проекты домов и коттеджей
Проект дачного дома под ключ  №92/16
Общая площадь 69,02 кв. м.
Жилая площадь 40,44 кв. м.
Материал стен - каркасная технология


Проекты, размещенные в разделе "Бесплатные готовые проекты", имеют ссылку на бесплатное скачивание файла проекта. Ссылка на скачивание располагается в тексте описания проекта (см. ниже). Если Вы не нашли ссылку, напишите нам и мы вышлем ее на ваш email в течение 3-х рабочих дней.

Получить ссылку
Наш каталог регулярно пополняется бесплатными готовыми проектами. Вы можете подписаться на рассылку и мгновенно получать информацию о добавленных проектах домов, бань и гаражей

Подписаться на бесплатный проект

Проект  дачного дома под ключ №92/16

Скачать проект дачного дома под ключ . Раздел Эскизное проектирование.
Скачать проект дачного дома под ключ . Раздел Конструкции железобетонные.
Скачать проект дачного дома под ключ . Раздел Конструкции деревянные.
Спецификация элементов

Поз.

Наименование

Ед
изм

Кол-
Во

1

Доска 50x200 (Окладной Брус, лиственница!

м.куб

0,56

2

Доска 50x200 (Балки перекрытия цоколя1

м.куб

5,45

3

Доска 50x150 (Обвязка стен 1-го этажа1

м.куб

1,2

4

Доска 50x100 (Обвязка стен 1-го этажа1

м.куб

0,22

5

Доска 50x1501.Каркас стен 1-го этажа1

м.куб

2,11

6

Доска 50x1001.Каркас стен 1-го этажа1

м.куб

0,82

7

Доска 50x200 (Валки перекрытия 1-го этажа1

м.куб

4,76

8

Доска 50x150 (Обвязка чердака1

м.куб

0,91

9

Доска 50x150 (Каркас стен чердака1

м.куб

0,12

10

Доска 50x200 (Стропильная система1

м.куб

3,15

11

Доска 50x25 (Контробрешетка крыши1

м.куб

0,3 4

12

Доска 25x100 (Обрешетка крыши1

м.куб

1,04

13

Доска 50x25 (Контробрешетка стен1

м.куб

0,11

74

Доска 50x50 (Обрешетка стен1

м.куб

0,66

15

Доска 25x100 (Подшивка перекрытия цоколя1

м.куб

0,56

16

Доска 50x25 (Нижняя контробрешетка перекрытий 1-го и 2-го этажей1

м.куб

0,46

Ведомость расхода древесины на конструктивные элементы дома, м3

Наименование
конструктивного
элемента

Размер сечения изделий из дерева

Всего



50X200

50X150

50X100

           50X50

25X50

25X100







Стены





5,6

1,04

              0,66

0,77









8,07

Перекрытия



10,77







0,46

0,56







11,73

Кровля



3,75







0,34

1,04







5,13

Всего-



14,52

5,6

1,04

              0,66

1,57

1,6







24,99


Ведомость расхода основных строительных материалов применяемых на строительстве дома


№
п.п.

Наименование

Ед.
изм.

Расход


1

Листы фанеры толщ. 18мм

м2

85

Устройство
чврных полов

2

Утеплитель толщ.200мм

м3

42

Утепление
перекрытий

3

Утеплитель толщ. 150мм

м3

30

Утепление стен

4

Утеплитель толщ. 100мм

м3

16

Утепление
перегородок

5

Утеплитель толщ.50мм

м3

1,5

Утепление стен

6

Гидроизоляционная пленка

м2

400

Гидроизоляция
кровли и стен

7

Пароизоляционная пленка

м2

830

Пароизоляция
перекрытий и стен

8

Плита ОСП толщ. 9мм

м3

1,4

Обшивка стен


Характеристики

Чертежи бесплатных проектов Скачать раздел Конструкции железобетонные
Проекты каталога "Радуга проектов" Еще больше проектов готовых домов в нашем каталоге "Радуга проектов"
Общая площадь (кв.м.) 69,02
Полный проект да
Этажность один этаж
Материал стен каркасно-щитовой
Жилая площадь (кв.м.) 40,44
Количество спален 2
Материал перекрытий деревянные
Площадь застройки (кв.м.) 87,0
Отделка стен сайдинг/вагонка
Длина основания (м.) 8,86
Ширина основания (м.) 8,64
Автор проекта не известно
Архитектурный стиль классический
Бассейн нет
Вид кровли простая двухскатная
Второй свет нет
Высота строения (м.) 6,3
Гараж нет
Год разработки 2015 год
Материал кровли металлочерепица
Отделка цоколя покраска/тонировка
Подвал нет
Терраса/веранда нет
Тип объекта дачный дом
Эркер нет
Цена проекта 0
Язык проекта Русский
