Проект дома из пеноблока 13 на 9 метров 92/98 с возможностью скачать проект дома непосредственно с сайта.
Общая площадь 156 кв.м.
Жилая площадь 89 кв.м.
Материал стен - пеноблоки.
Проекты, размещенные в разделе "Бесплатные готовые проекты", имеют ссылку на бесплатное скачивание файла проекта. Ссылка на скачивание располагается в тексте описания проекта (см. ниже). Если Вы не нашли ссылку, напишите нам и мы вышлем ее на ваш email в течение 3-х рабочих дней.
Получить ссылку
Наш каталог регулярно пополняется бесплатными готовыми проектами. Вы можете подписаться на рассылку и мгновенно получать информацию о добавленных проектах домов, бань и гаражей
Подписаться на бесплатный проект
Поделиться ссылкой:
Проект дома из пеноблока 13 на 9 метров 92/98.
Проект дома из пеноблоков 13 на 9 метров скачать бесплатно.
Состав проекта
1 Титул.
2 Содержание.
3 Пояснительная записка(начало).
4 Пояснительная записка (продолжение).
5 Пояснительная записка (продолжение).
6 Пояснительная записка (продолжение).
7 Пояснительная записка (продолжение).
8 Пояснительная записка (продолжение).
9 Пояснительная записка(конец).

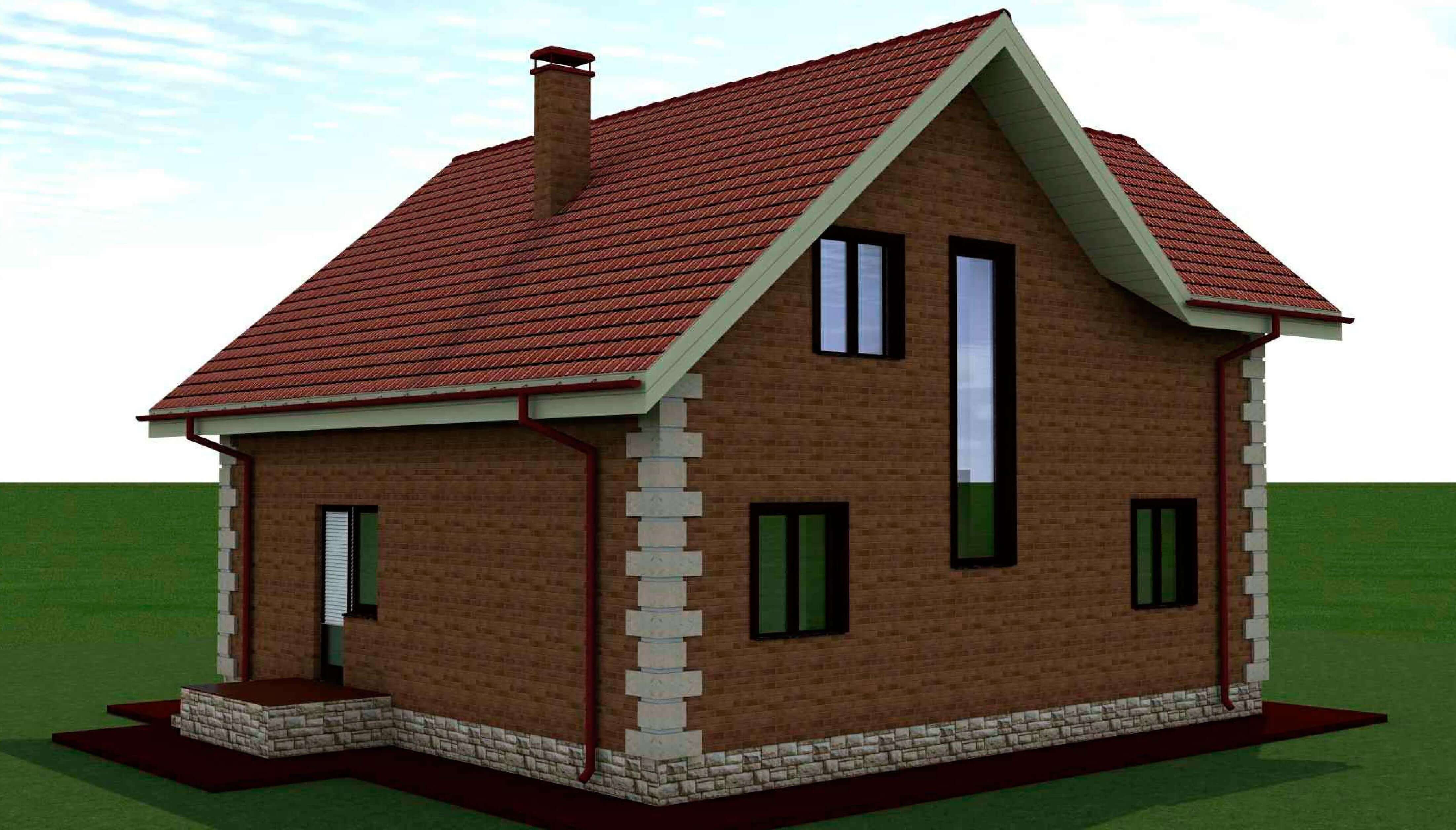

10 Перспектива №1.
11 Перспектива №2.
12 Перспектива №3.
13 Перспектива №4.

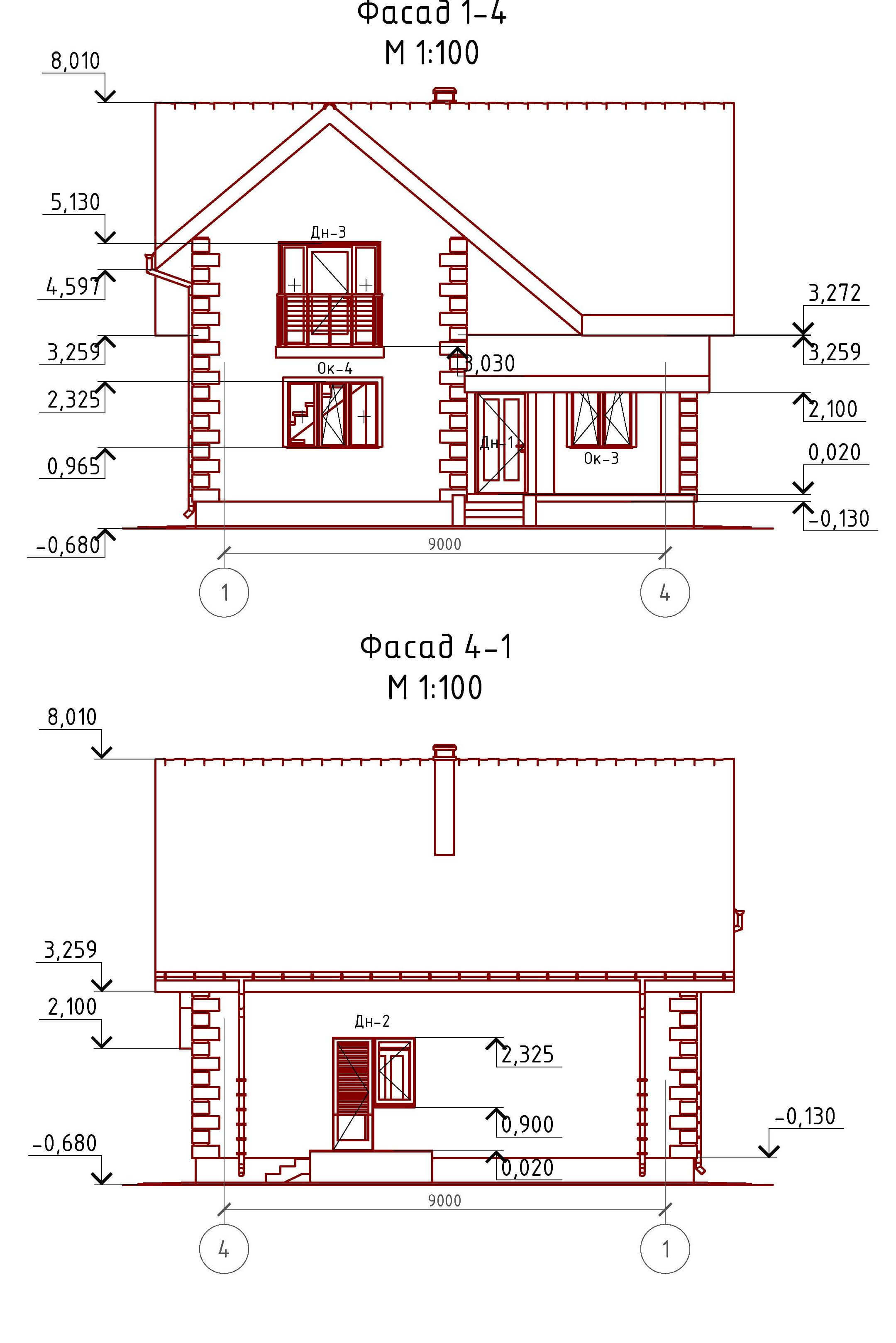

14 Фасад 1-4, 4-1.

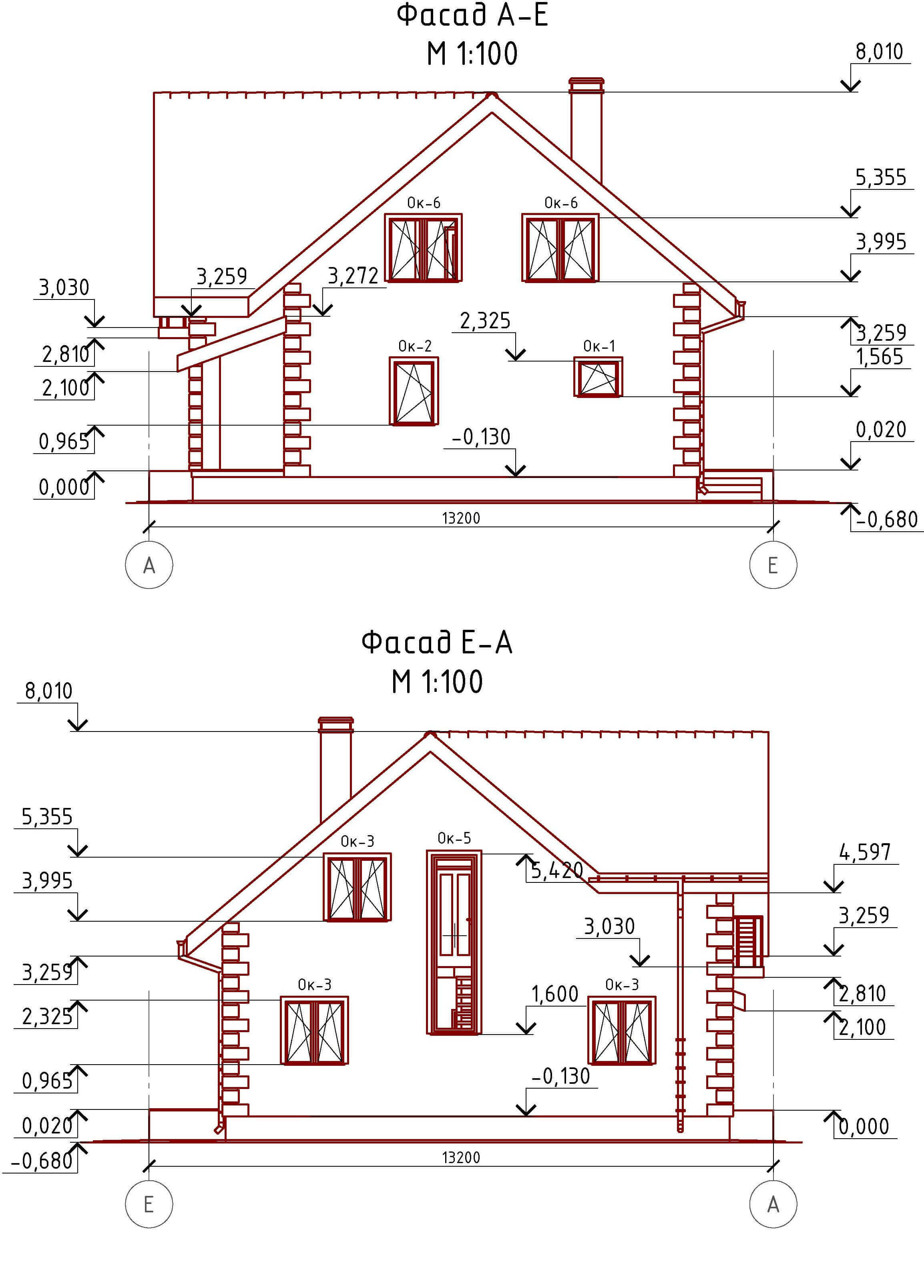

15 Фасад А-Е, Е-А.

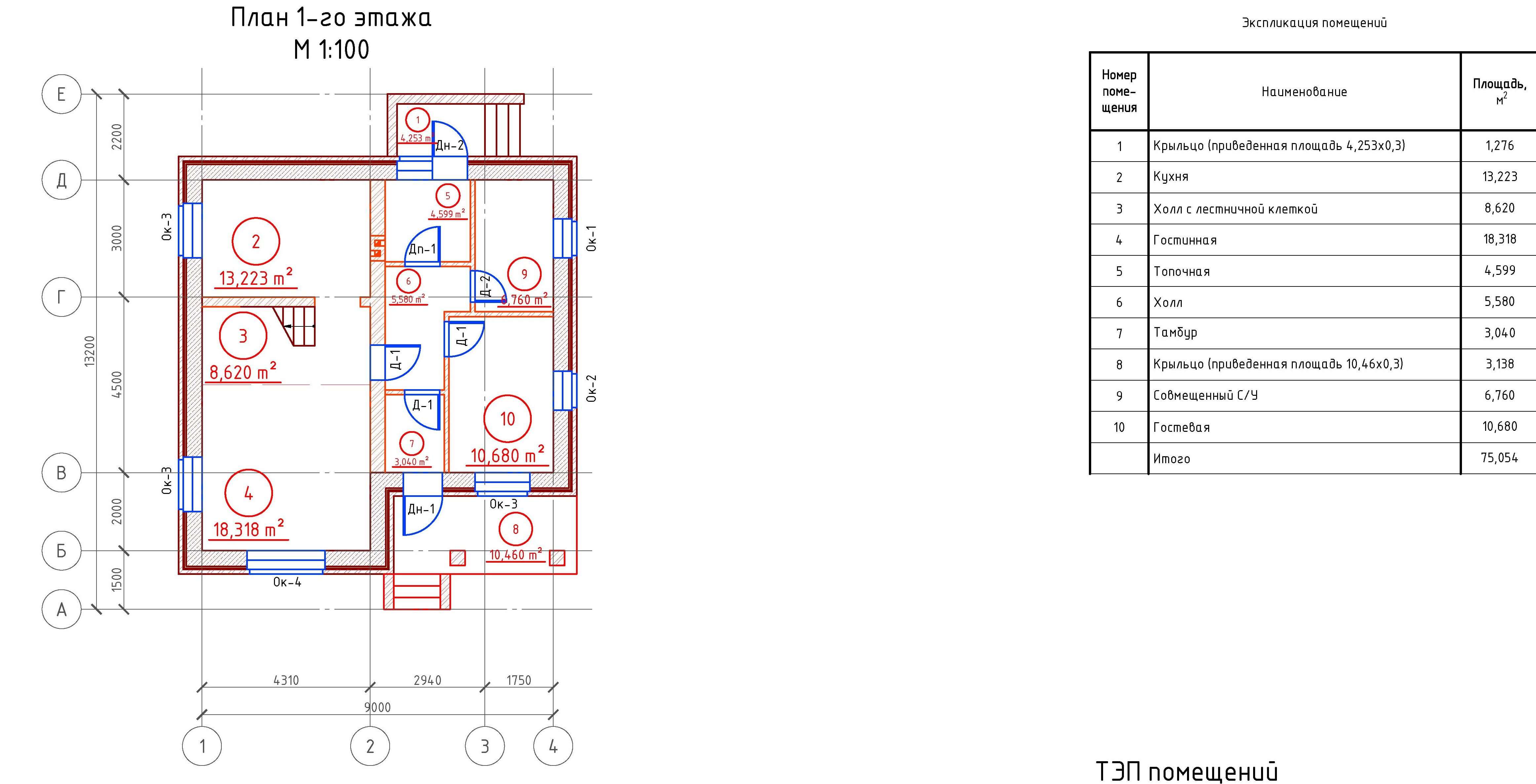

16 План 1-го этажа, экспликация помещений, ТЭП помещений.

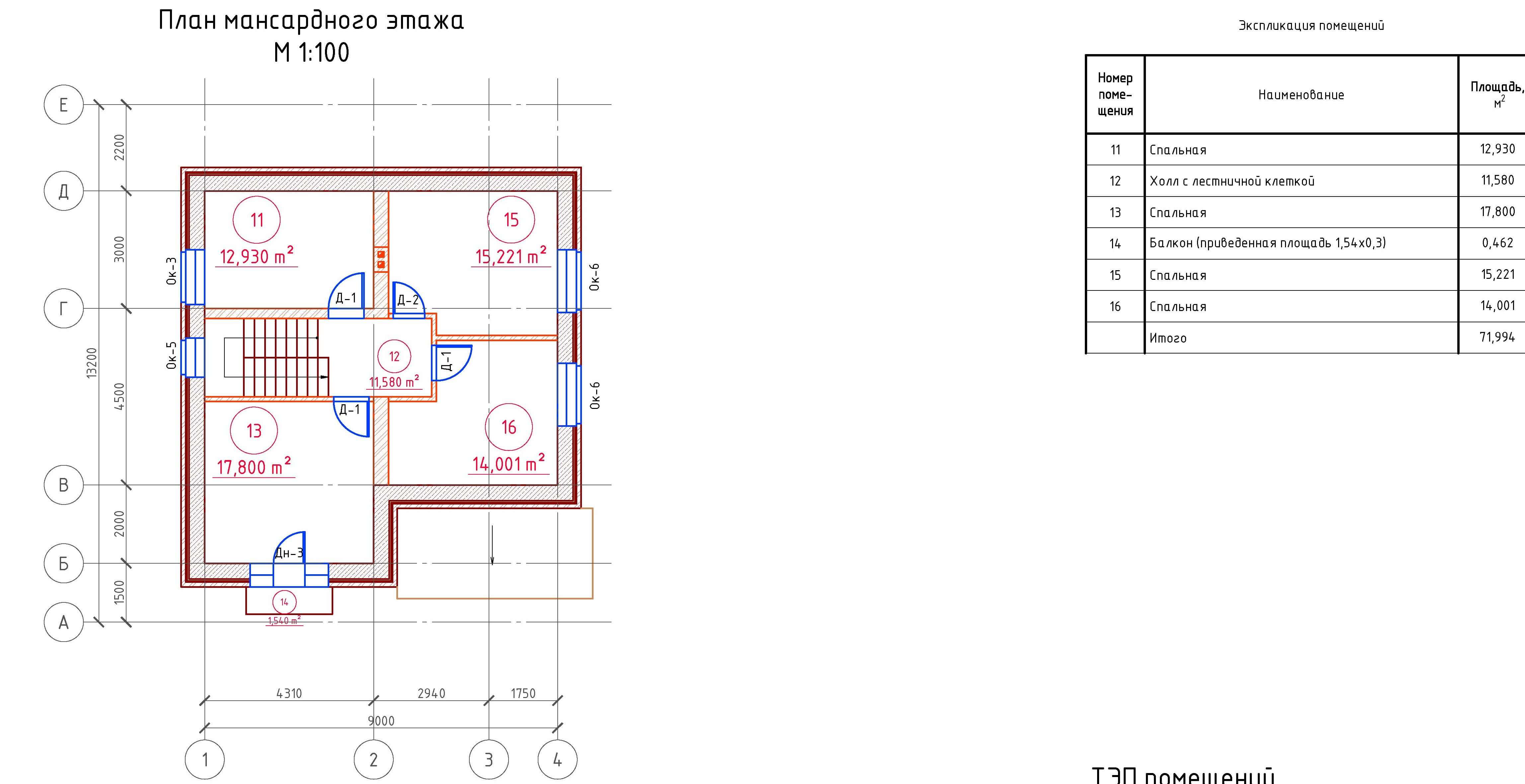

17 План мансардного этажа, экспликация помещений, ТЭП помещений.
18 Кладочный план 1-го этажа, сечение стены, узел - 1, спецификация материалов.
19 Кладочный план мансардного этажа, кладочный погреба, экспликация помещений, ТЭП помещений.
20 Разрез 1-1.
21 Разрез 2-2.
22 План кровли, спецификация материалов.
23 План перемычек, ведомость перемычек, спецификация перемычек, спецификация металла.
24 План вентиляционной шахты №1, сечение А-А и Б-Б вентиляционной шахты №1.
25 Ведомость заполнения оконных проемов.
26 Ведомость заполнения дверных проемов.
Примечание:
Кирпичную кладку из облицовочного кирпича армировать каждые 5 рядов кладки, дополнительно крепить рифлеными гибкими связями из стекловолокна Ф 4 мм.
Газобетонные блоки укладывать на клей для газобетона, кладку из газобетонных блоков армировать через каждые 3 ряда сеткой кладочной из стекловолокна.
Внутренние несущие стены Выполнить из кирпича, кладку также армировать через каждые 5 рядов сеткой кладочной из стекловолокна.
При производстве работ В зимнее Время, руководствоваться указаниями СНиП 3.03.01-87, марка раствора должна быть повышена на одну ступень с применением противоморозных добавок.
При производстве работ соблюдать мероприятия по противопожарной защите и контролю за выполнением правил Противопожарной Безопасности и технике Безопасности.
Спецификация кладки стен:
Наружная стена состав и количество материала:
Газобетонный блок D700, 400 мм, ГОСТ 21520-89 - 70,15 м' Утеплитель "ROCKWOOL КАВИТИ БАТТС" - 50 мм.- 9,11 кв м.
Кирпич облицовочный одинарный, ГОСТ 530-2007 - 188,07 м ( 9592 шт.) + 3,08 м (1213 шт.) - 10805 шт.
Перегородки кирпич одинарный рядовой полнотелый (ГОСТ 530-2007) Марки м 150 - 73,25 м (3736 шт.)
Внутренняя стена из кирпича:Кирпич одинарный рядовой полнотелый (ГОСТ 530-2007) М 150 - 21,42 м' (8440 штук)
Колонна из кирпича: Кирпич облицовочный одинарный (ГОСТ 530-2007) М 150 - 0,7 м' (276 штук).
Пояснение по утеплению отмостки:
1. Для утепления отмостки вокруг здания использовать пенополистирол "Пеноплекс" или аналогичный ему материал. Ширина 1200 мм., толщиной 100 мм. (Основание:Альбом технических решений по применению теплоизоляции "Пеноплекс" в малоэтажном строительстве, разработанный -Федеральное государственное бюджетное учреждение "Научно-исследовательский институт строительной физики Российской академии архитектуры и строительной науки -НИИСФ РААСН 2. Санкт Петербург 2012 год.).
2. Режим эксплуатации здания - постоянно отапливаемый),так же дополнительно можно дополнительно утеплить все углы здания, еще одним слоем утеплителя толщиной 100 мм. на длину 1200 мм.в каждую сторону.
Характеристики
|
Рабочие чертежи |
|
|
Проекты Я.Маркета |
Скачивайте приложение ЯМ
и выбирайте себе проекты коттеджей на своем смартфоне
Скачать приложение
|
|
Общая площадь (кв.м.) |
156,48
|
|
Полный проект |
да
|
|
Этажность |
один этаж и мансарда
|
|
Материал стен |
пено(газосиликатные)блоки
|
|
Жилая площадь (кв.м.) |
88,95
|
|
Количество спален |
3
|
|
Материал перекрытий |
сборный ж/бетон
|
|
Площадь застройки (кв.м.) |
116,35
|
|
Отделка стен |
облицовочный кирпич
|
|
Длина основания (м.) |
13,2
|
|
Ширина основания (м.) |
9
|
|
Автор проекта |
ЭлитСтройПроект -НЧ
|
|
Архитектурный стиль |
классический
|
|
Контакты Автора |
elitstroyproektnch.ru
|
|
Бассейн |
нет
|
|
Вид кровли |
простая многоскатная
|
|
Второй свет |
нет
|
|
Высота строения (м.) |
8,1
|
|
Гараж |
нет
|
|
Год разработки |
2016 год
|
|
Камин |
нет
|
|
Материал кровли |
металлочерепица
|
|
Отделка цоколя |
натуральный камень
|
|
Подвал |
да
|
|
Терраса/веранда |
нет
|
|
Тип объекта |
коттедж
|
|
Эркер |
нет
|
|
Цена проекта |
0
|
|
Язык проекта |
Русский
|
|
