Общая площадь 133,89 кв. м.
Жилая площадь 69,58 кв. м.
Материал стен - блоки Ytong
Получить ссылку
Подписаться на бесплатный проект

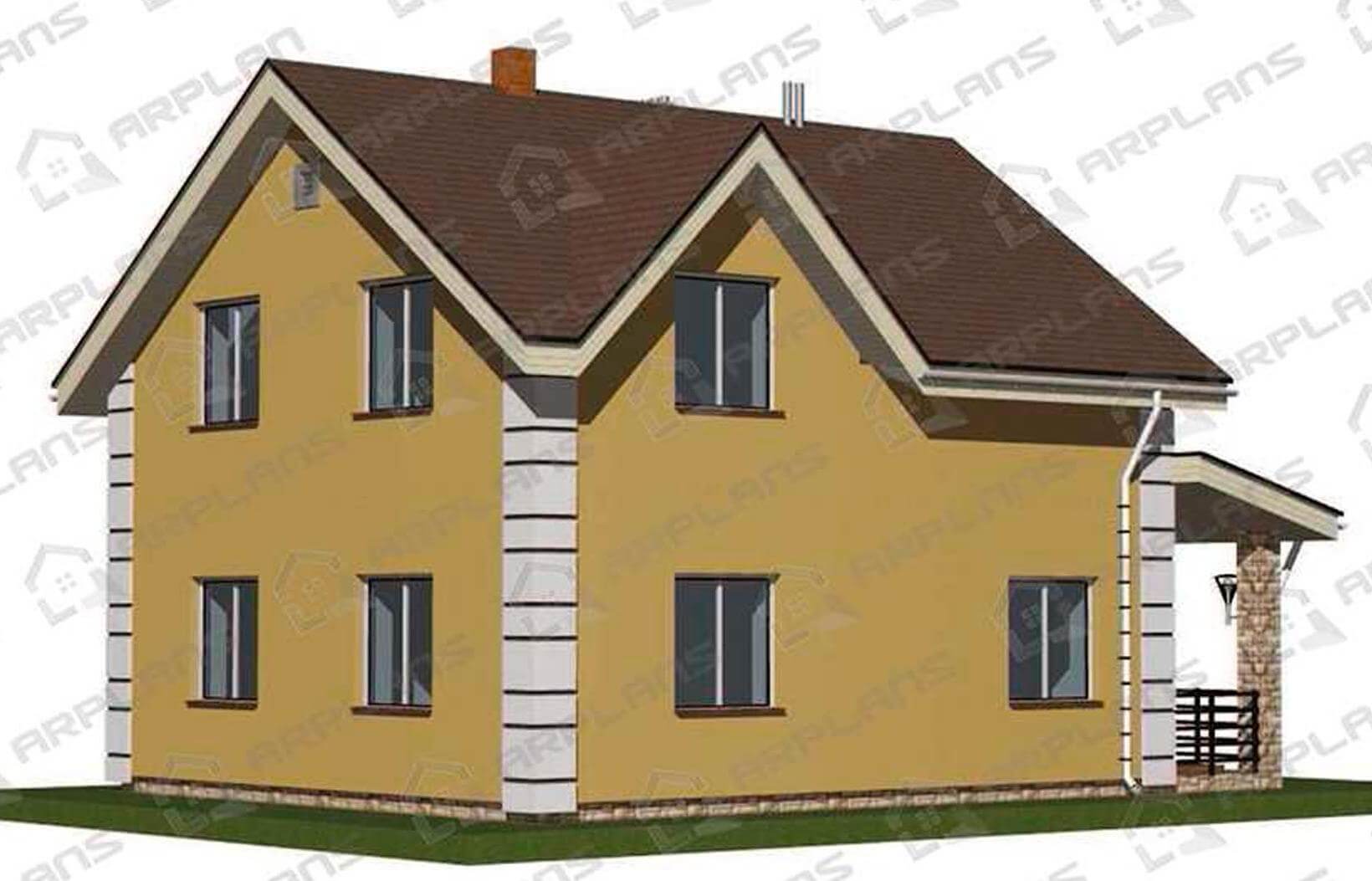

Проект дома из блоков Ytong 92/115

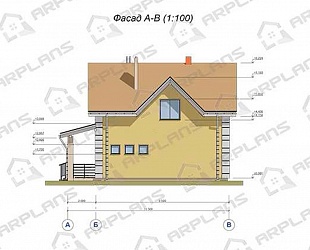

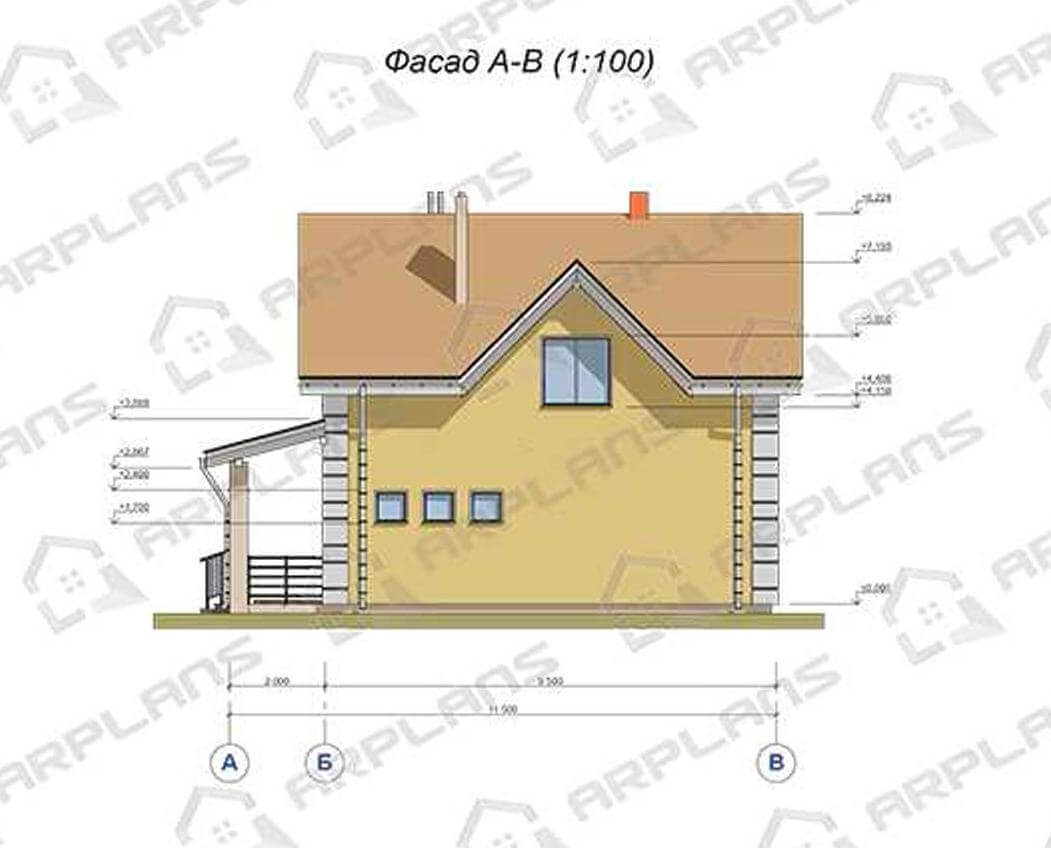

Скачать проект дома из блоков Ytong. Раздел Архитектурное строительство.Скачать проект дома из блоков Ytong. Карта раскроя элементов кровли
Скачать проект дома из блоков Ytong. Спецификация кровельных элементов.
Пояснительная записка:
Индивидуальный жилой дом, общей площадью 133,89 кв. м. предназначен для постоянного проживания.
Габаритные размеры дома в плане 11500х8700 м (в осях).

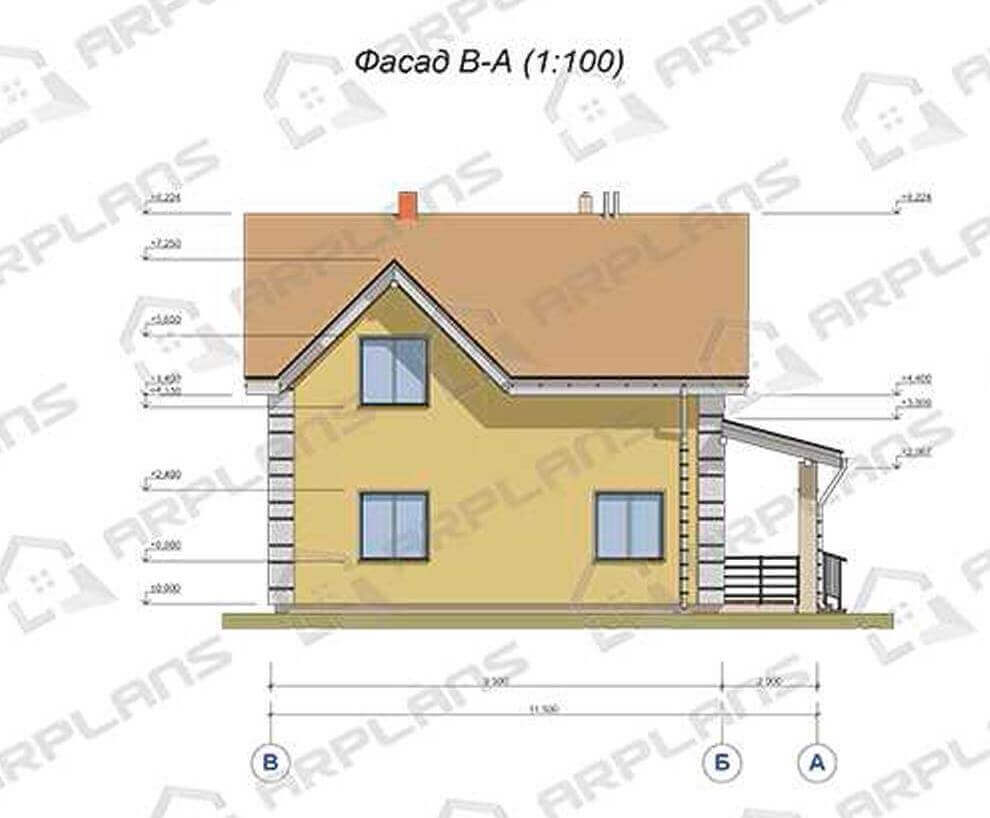

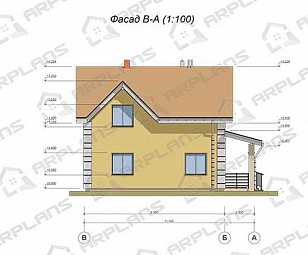

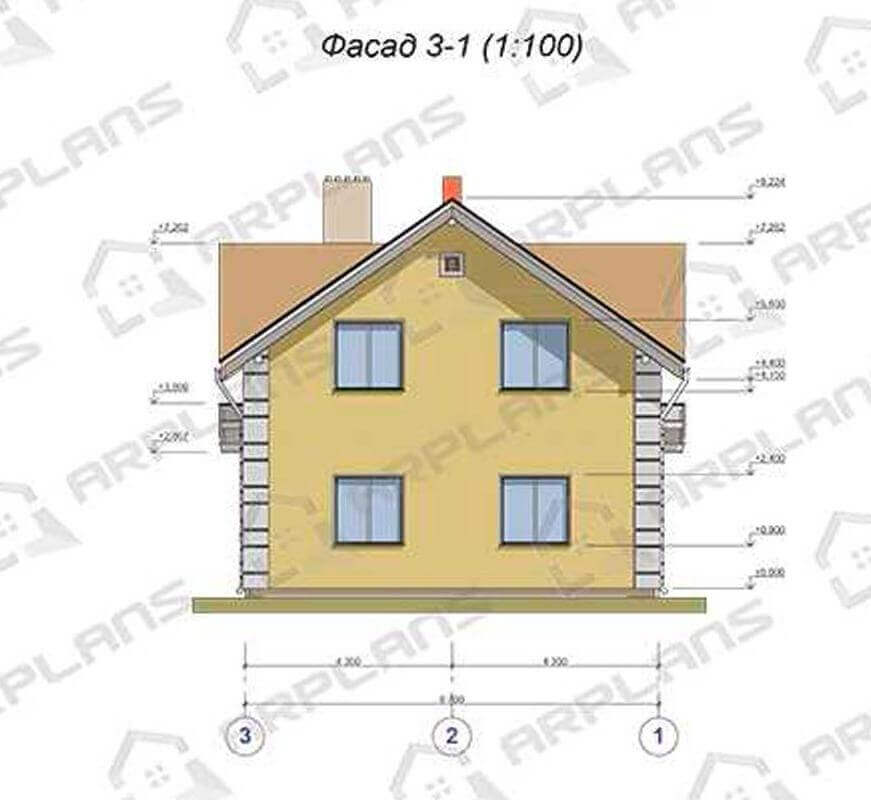

Высота 1 этажа - 3,000 м, высота 2 этажа - 3,000 м. Отметка конька - 8,224 м.
Технико-экономические показатели:
Общая площадь дома - 133,89 кв.м.

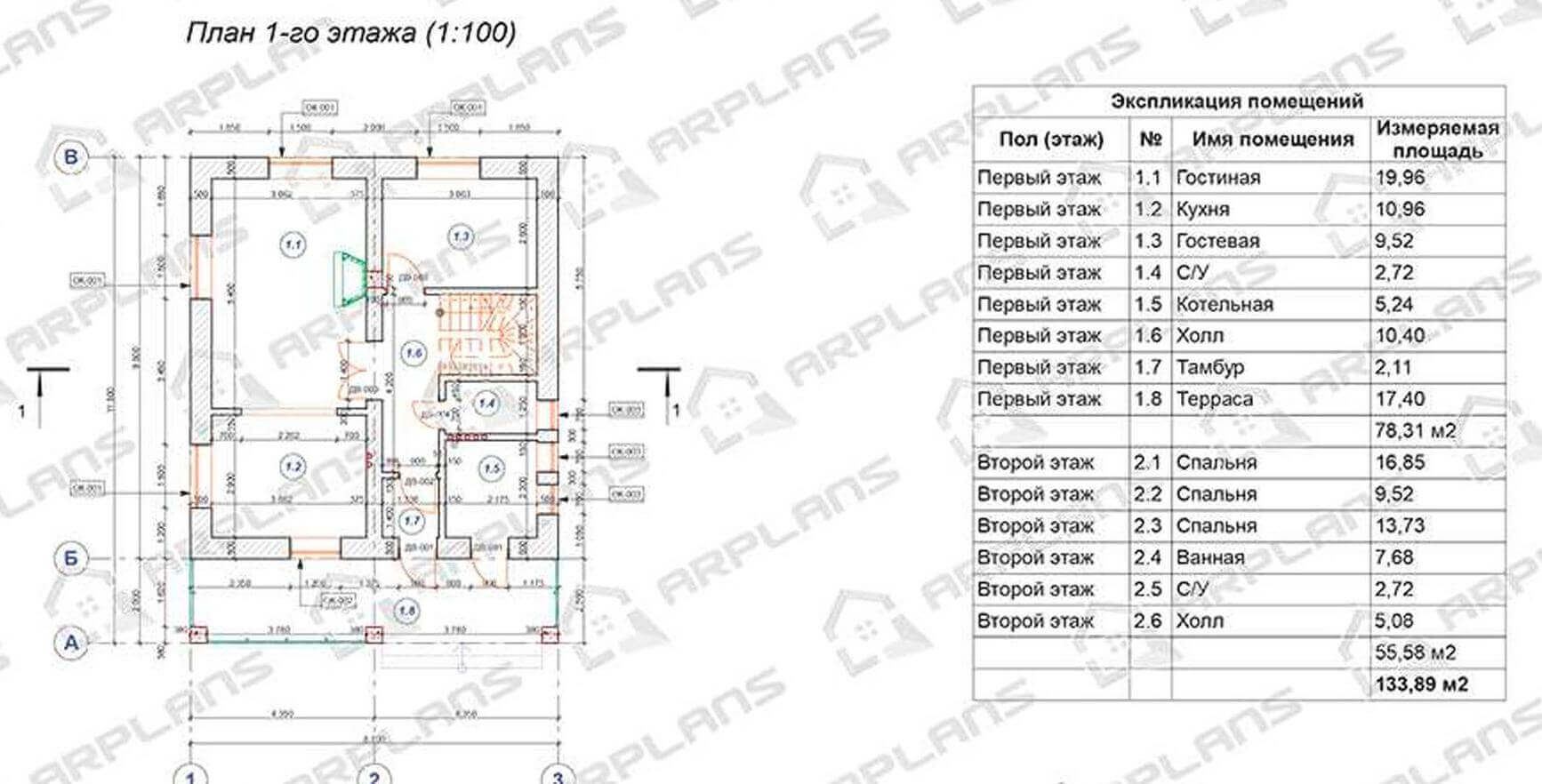

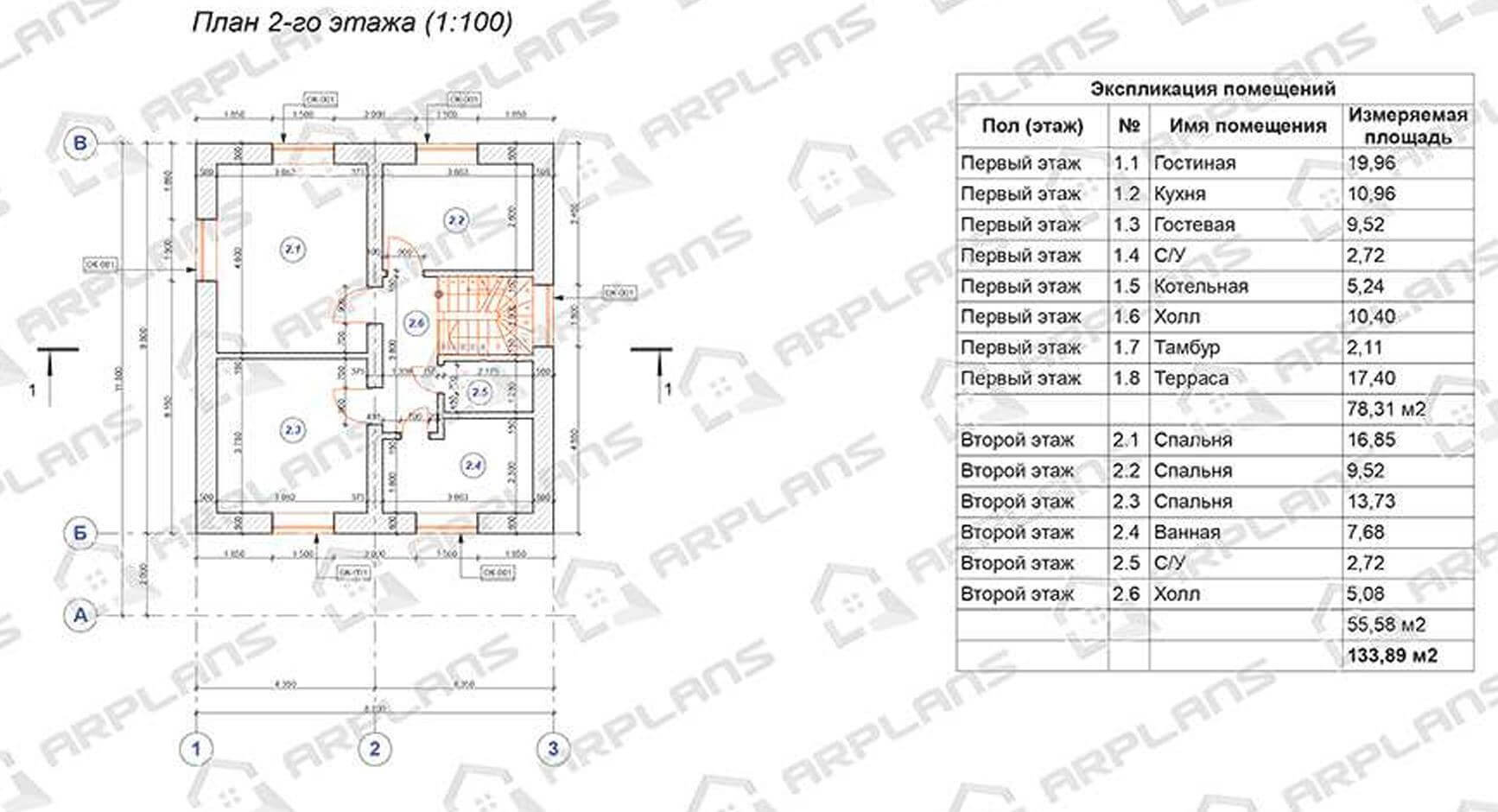

Площадь 1-го этажа -78,31 кв.м. Площадь 2-го этажа - 55,58 кв.м.
Объемно-планировочные решения.
В доме предусмотрены помещения: гостиная, кухня, гостевая, с/у, котельная, холл, тамбур, терраса, спальни, ванная, с/у. холл. В проекте указаны относительные отметки. За 0.000 принята отметка низа стен 1-го этажа.
Основные конструкции и материалы:
Все конструкции разработаны из условия нагрузок снегового и ветрового районирования:
-снеговая нагрузка - IV район,
расчетная нагрузка 240 кг/м
-ветровая нагрузка -1 район,
расчетная нагрузка 23 кг/кв.м.
-расчетная температура наружного воздуха - -32^с, внутреннего - +20^с.
Фундамент запроектирован монолитная плита с ростверком.
Конструкцию фундамента уточнить в зависимости от состава грунтов и уровня грунтовых вод. При обнаружении залегания в основании фундаментов слабых грунтов производство работ приостановить и вызвать специалистов проектной организации.
Арматурные и бетонные работы вести согласно СНиП 3,02.01-87 и СНиП 3.03.01-87.
Наружные и внутренние стены - из блоков Ytong, толщиной 375 мм.
Снаружи облицовка штукатуркой с утеплением минеральной ватой, толщиной 100 мм.
Перегородки из блоков Ytong, толщиной 150 мм.
Декоративные элементы снаружи с отделкой керамической плиткой.
Перекрытия - по плитам.
Конструкция крыши - с утеплением в уровне мансардного этажа.
Кровля -металлочерепица.
Стропила - из обрезной доски 50x200 мм с шагом 650 мм.
Характеристики
| Проекты Я.Маркета |
Скачивайте приложение ЯМ и выбирайте себе проекты коттеджей на своем смартфоне Скачать приложение |
|
Общая площадь (кв.м.) |
133,89 |
| Полный проект | да |
| Этажность | один этаж и мансарда |
| Материал стен | другое |
| Жилая площадь (кв.м.) | 69,58 |
| Количество спален | 4 |
| Материал перекрытий | сборный ж/бетон |
| Площадь застройки (кв.м.) | 100,05 |
| Отделка стен | штукатурка с покраской |
| Длина основания (м.) | 11,5 |
| Ширина основания (м.) | 8,7 |
| Автор проекта | ЭлитСтройПроект -НЧ |
| Архитектурный стиль | классический |
| Контакты Автора | elitstroyproektnch.ru |
| Бассейн | нет |
| Вид кровли | простая многоскатная |
| Второй свет | нет |
| Высота строения (м.) | 8,2 |
| Гараж | нет |
| Год разработки | 2016 год |
| Камин | нет |
| Материал кровли | металлочерепица |
| Отделка цоколя | искусственный камень |
| Подвал | нет |
| Терраса/веранда | да |
| Тип объекта | коттедж |
| Эркер | нет |
| Цена проекта | 0 |
| Язык проекта | Русский |
