Готовый проект каркасного дома № 92/46 с возможностью скачать готовый проект дома с сайта бесплатно и без регистрации
Общая площадь 211,77 кв. м.
Жилая площадь 106,23 кв. м.
Материал стен - каркасная технология
Проекты, размещенные в разделе "Бесплатные готовые проекты", имеют ссылку на бесплатное скачивание файла проекта. Ссылка на скачивание располагается в тексте описания проекта (см. ниже). Если Вы не нашли ссылку, напишите нам и мы вышлем ее на ваш email в течение 3-х рабочих дней.
Получить ссылку
Наш каталог регулярно пополняется бесплатными готовыми проектами. Вы можете подписаться на рассылку и мгновенно получать информацию о добавленных проектах домов, бань и гаражей
Подписаться на бесплатный проект
Поделиться ссылкой:
Готовый проект каркасного дома. Пояснения к проекту.
Одноквартирный жилой каркасный дом предназначен для постоянного проживания одной семьи.
ОСНОВНЫЕ КОНСТРУКЦИИ И МАТЕРИАЛЫ
Фундамент - монолитный ленточный ж/б, мелкого заглубления
Цоколь - ж/б балка Наружные стены - запроектированы из облицовочного кирпича М 125 на растворе марки М 75, тол. 120 мм деревянный каркас Wx200mm, между стойками каркаса базальтовая панель 200 мм, с внутренней стороны - гипсокартон 6=12,5 мм;
Внутренние несущие стены - каркас 50x200, между стойками каркаса базальтовая панель 200 мм, гипсокартон с двух сторон 5=12,5 мм;
Основание полов первого этажа: по грунту ж/д плита, толщиной 150 мм:
Перекрытие над первым и мансардным этажами - по деревянным балкам с защитой от гниения и возгорания по листу КР-1; Кровля - битумная черепица по деревянным стропилам, с защитой от гниения и возгорания по рекомендациям на листе КР-1: Утеплитель - плиты минераловатные "Rockwool" толщиной 100+100=200 мм:
Перегородки межкомнатные - каркас деревянные стойки 40 х 100, между стойками каркаса базальтовая панель 100 мм, гипсокартон с дух сторон 5 =12,5 мм;
Окна - из ПВХ профилей, с двухкамерными стеклопакетами толщ. 36 мм, с сопротивлением теплопередаче 0,56 м2С/Вт.
Лестница - деревянная;
Готовый проект каркасного дома. Общие указания
1.Перед началом строительно-монтажных работ проект каркасного дома должен быть привязан к конкретной местности в части,привязки по горизонтали к границам участка и по вертикали к рельефу, внесены корректировки фундаментов в соответствии с инженерно-геологическими условиями на участке, разработан проект подключения к местным инженерным сетям.
2. В соответствии с Законом РФ "О сертификации" все материалы и изделия используемые в строительстве должны Выть сертифицированы на предмет гигиенической и пожарной безопасности
3. Производство всех строительно-монтажных работ по проекту вести под постоянным наблюдением опытного производителя работ с ВЫСШИМ СТРОИТЕЛЬНЫМ ОБРАЗОВАНИЕМ с соблюдением правил техники безопасности в соответствии с нормативными документами.
4. Без штампа "К производству работ"технадзора Заказчика настоящий комплект чертежей не имеет силы и служит только для подготовительных работ.
5. Перечень работ, требующих составления актов освидетельствования скрытых работ-. по армированию элементов из монолитного бетона по состоянию кирпичной кладки/по армированию газобетонной кладки по утеплению, по устройству каналов в стенах по монтажу перегородок по установке оконных и балконных блоков, по устройству полов.
Готовый проект каркасного дома. Состав.
Титульный лист
Ведомость основных комплектов рабочих чертежей. Пояснения к проекту

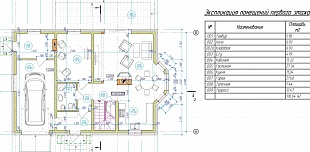

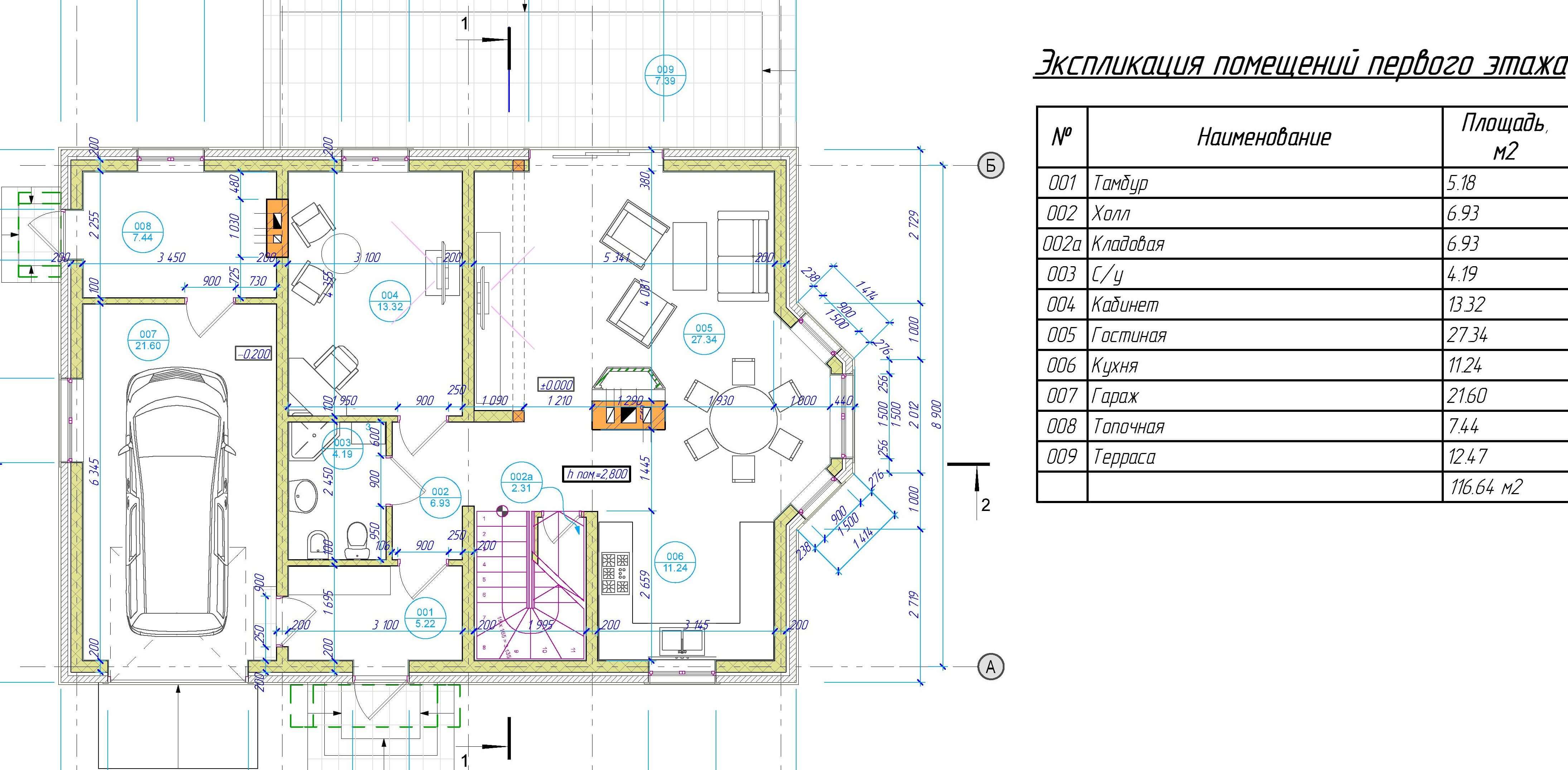

План первого этажа на отм. ±0,000

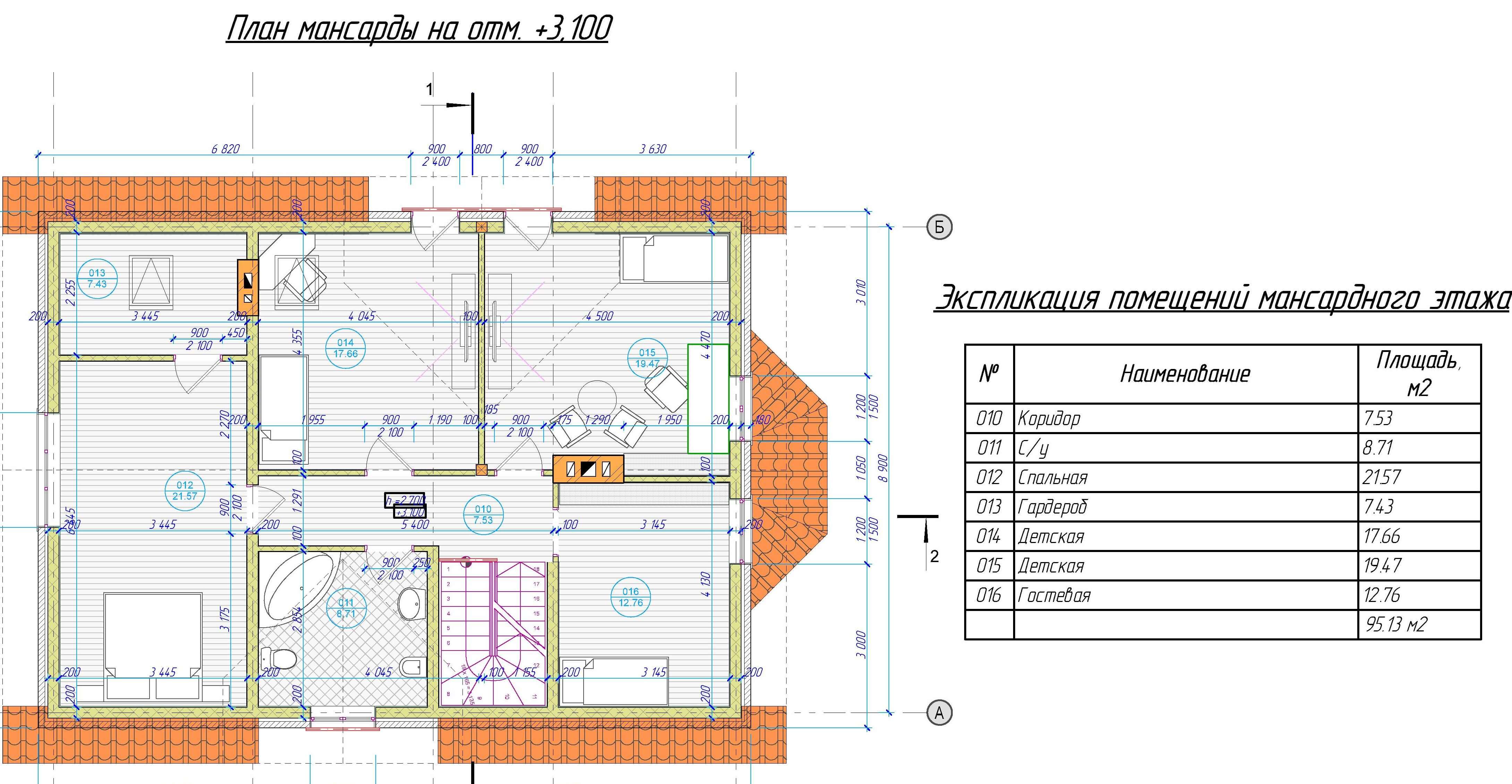

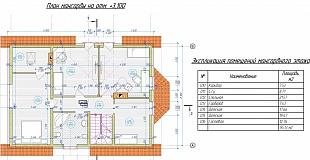

План мансарды на отм +3,100

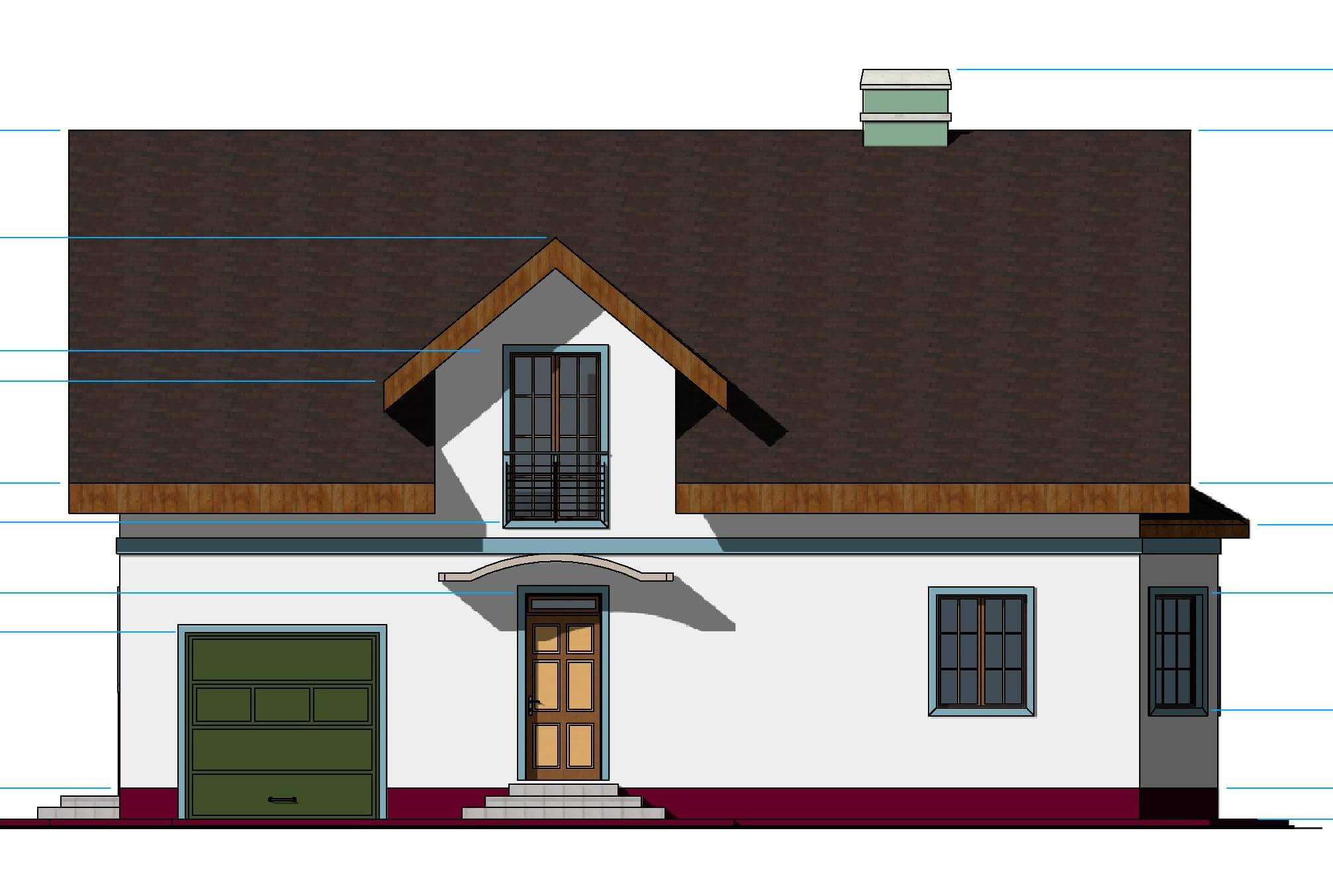

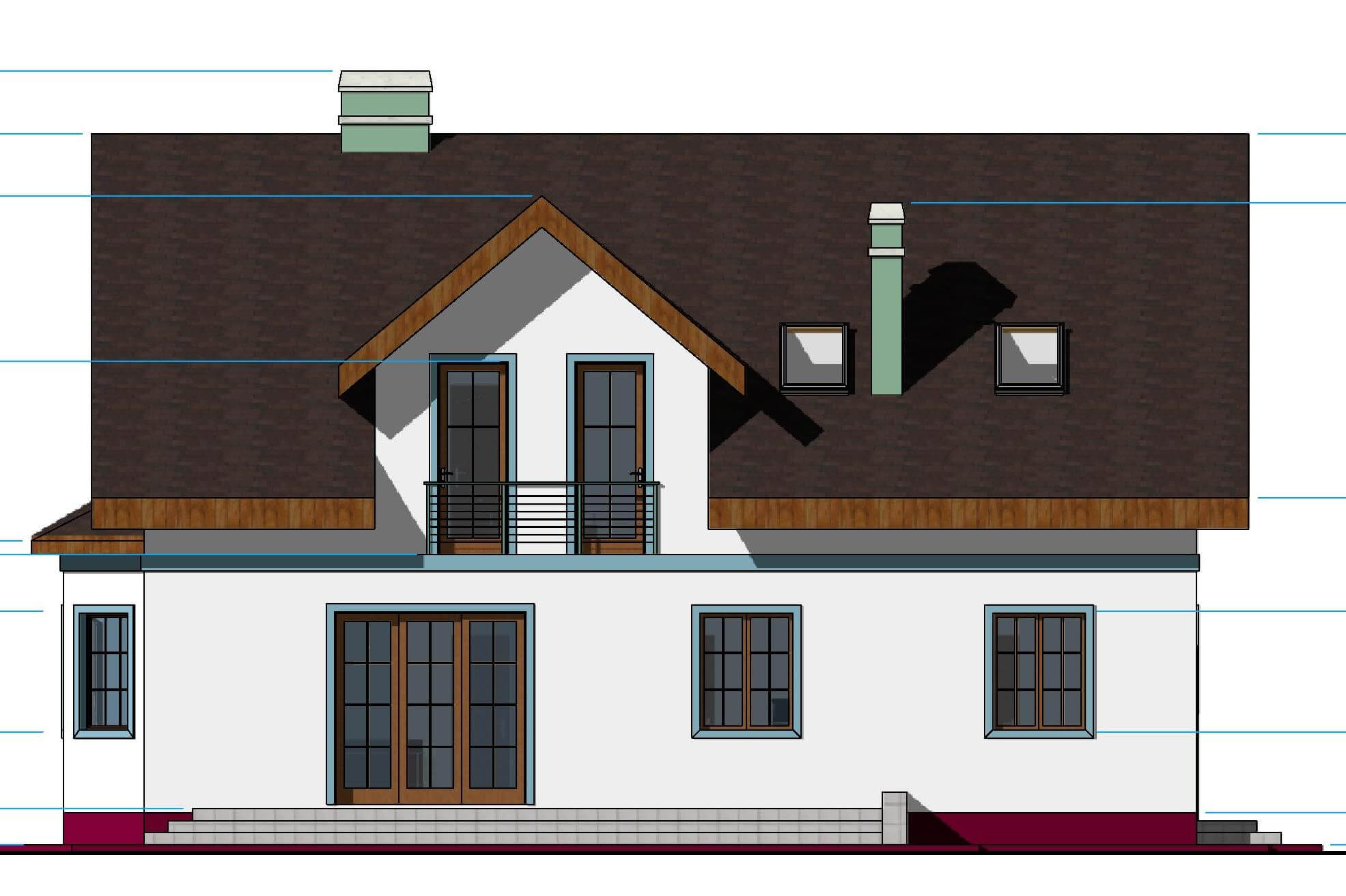

Фасады 1-5; А-Б

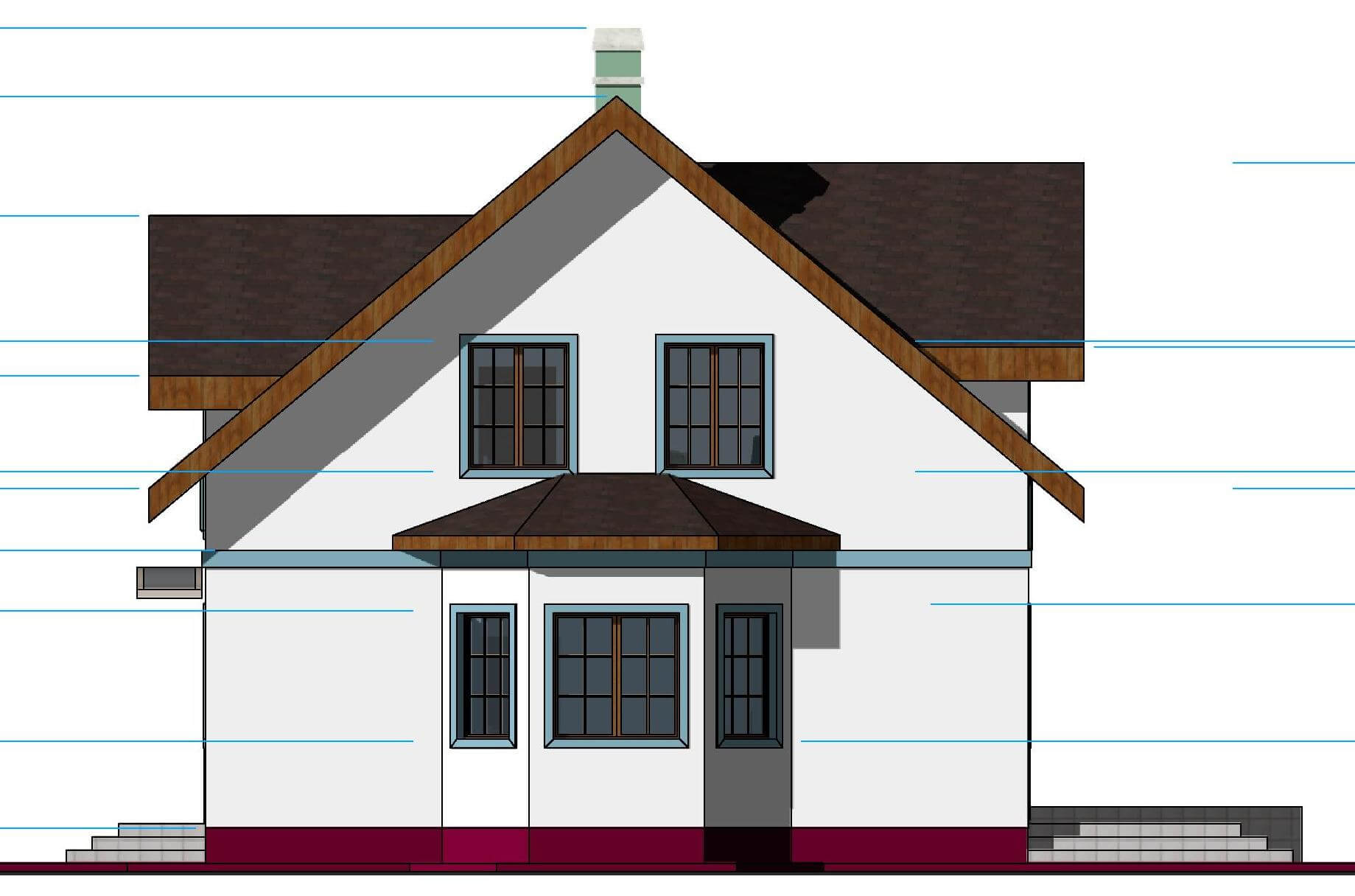

Фасады 5-15-А

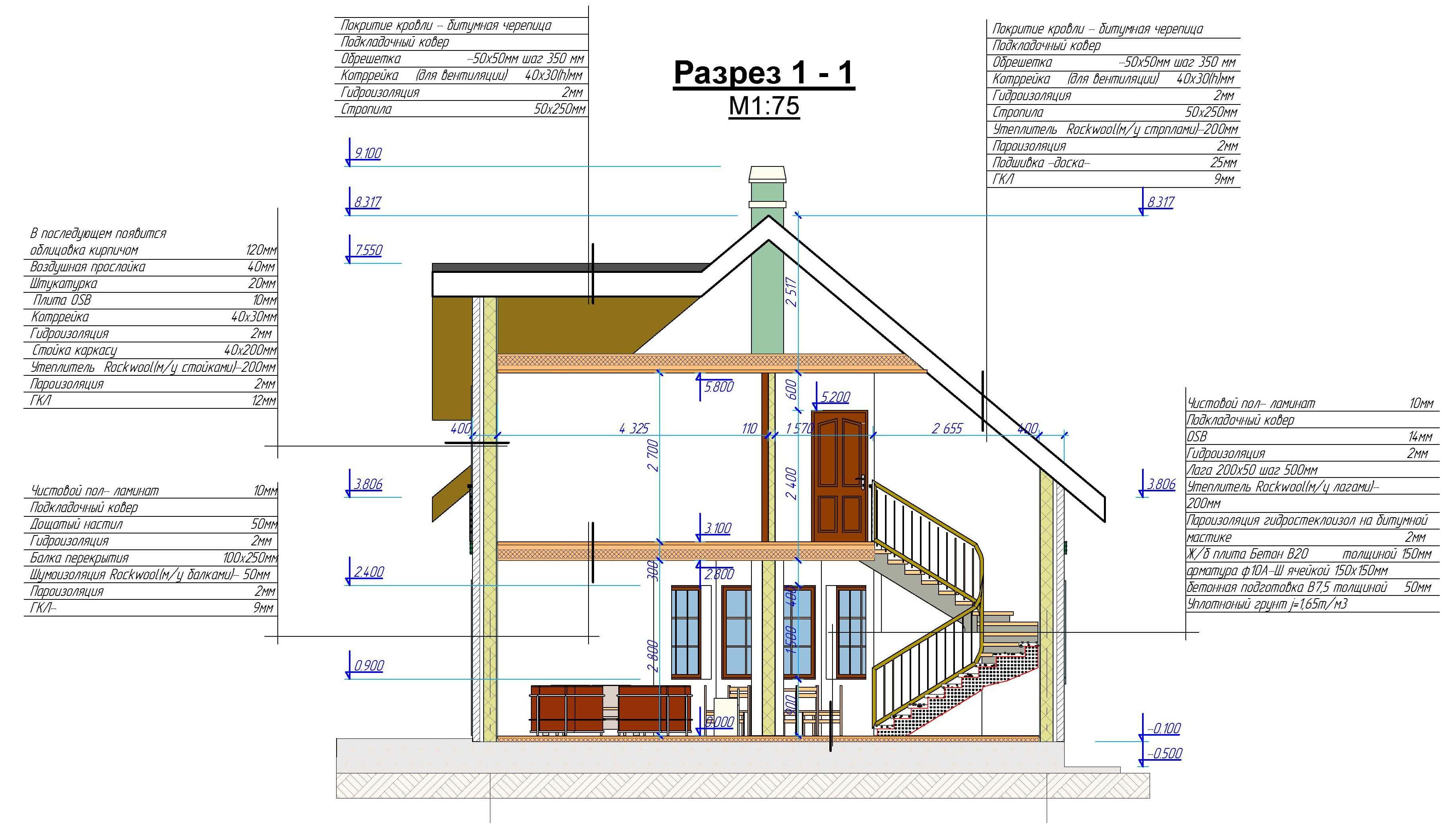

Разрез 1- 1 М 1 75
Разрез 2-2. M 1 75
План кровли M1 75
Схемы расположения элементов заполнения оконных проемов 0к1..0к-6
Схемы дверных блоков
Схема заполнения проемов/полов на пердом этаже
Схема заполнения проемов/полов на на мансардном этаже
Конструкции полов
Исходные данные
Схема расположения фундамента
Характерные сечения фундаментов
Схема расположения фундаментных блоков
Схема обвязки фундамента
Схема расположения балок перекрытия на отм. +3,300
Узел 12
Схема расположения стен первого этажа
Схема расположения стен мансардного этажа
Стена Ст-1
Стена Ст-2
Стена Ст-3
Стена Ст-4
Стена Ст-5
Стена Ст-6,Ст-7
Стена Ст-8
Стена Ст-9
Стена Ст-10
Стена Cт-11
Стена Ст-12, Cт-13
Стена Ст-14
Разбивочный и маркировочный план стропил кровли
Разрез 1-1 2-2
Ведомость элементов кровли.
